自来水厂及二次供水系统设计的表应用方案
一、方案目标
• 实时监测：对原水、工艺水、出厂水及二次供水关键指标进行24/7在线监测。
• 预警与调控：通过数据异常报警辅助水质风险管控，优化水处理工艺。
• 合规性：满足《生活饮用水卫生标准》（GB 5749-2022）及地方监管要求。

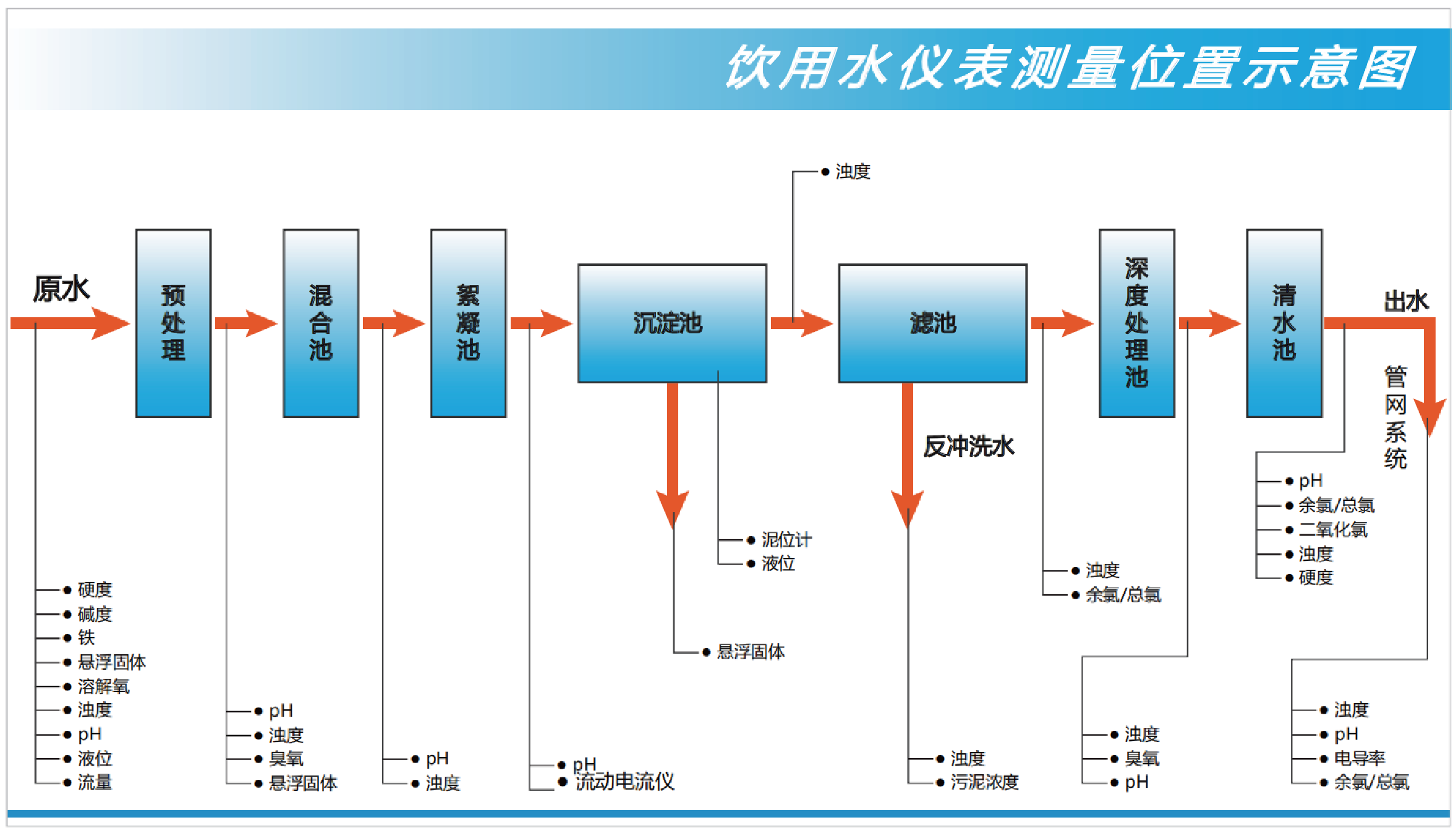

二、核心监测参数与仪表选型
1. 自来水厂（分工艺段）
工艺段 | 监测参数 | 推荐仪表类型 | 技术要点 |
原水进水 | 浊度、pH、COD、氨氮 | 多参数水质分析仪(如：FESKS费思克FOSTCO 6000HM） | 抗高浊度、防生物附着设计 |
混凝/沉淀 | 浊度、余氯、ORP | 在线浊度计（如：FESKS费思克FSTU 5230）、余氯分析仪(如：FESKS费思克FSCL 5290），ORP(如：FESKS费思克FSPH 5280） | 高频采样（1次/分钟） |
消毒/出厂水 | pH、浊度、余氯 | 在线浊度计（如：FESKS费思克FSTU 5230）、余氯分析仪(如：FESKS费思克FSCL 5290），ORP(如：FESKS费思克FSPH 5280） | 支持氯胺与游离氯区分测量 |
2. 二次供水系统
监测点 | 参数 | 推荐仪表 | 特殊要求 |
泵房进水 | 浊度、压力、电导率 | 多参数水质分析仪(如：FESKS费思克FOSTCO 6000HM） | 低维护、IP68防护 |
管网末梢 | 浊度、余氯、pH、温度 | 多参数水质分析仪(如：FESKS费思克FOSTCO 6000HM） | 无线数据传输 |
三、系统架构设计
1、感知层：仪表带Modbus/4-20mA输出，支持远程校准。
2、传输层：
• 厂区：工业以太网+光纤冗余环网。
• 二次供水：NB-IoT/LoRa无线传输，降低布线成本。
3、平台层：
• SCADA系统集成（如西门子WinCC、组态王），支持以下功能：
• 动态趋势分析 & 超标自动触发工单
• 移动端推送报警（微信/短信）
• 与PLC联动控制加药泵频率
四、关键实施要点
1、仪表维护：
• 每月校准pH/ORP电极，每季度清洗浊度计光学窗口。
• 备件策略：保留10%余量应对突发故障。
2、数据有效性：
• 识别传感器漂移，减少误报。
3、二次供水特殊考量：
• 优先选用无试剂仪表（如恒电压法余氯）降低运维复杂度。
• 在老旧小区加装防拆机箱防人为破坏。
FESKS/费思克 可根据实际需求进一步细化方案，例如增加TOC、重金属（铅、砷）监测或微型生物预警系统。
