电磁流量计FELD 350型 它是基于法拉第电磁感应定律工作的，是一种测量导电介质体积流量的感应式仪表。
电磁流量计FELD 350型 它是基于法拉第电磁感应定律工作的，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电体的体积流量外，还可用来测量强酸强碱等强腐蚀液体利泥浆，矿浆，纸浆等均匀的液固两相悬浮液体的体积流量。
FELD 350产品特点
◆ 不受流体密度、粘度、温度、压力和电导率变化的影响
◆ 无阻流部件，无压损，直管段要求较低
◆ 具有良好的耐腐蚀性和耐磨损性
◆ 抗干扰能力强、测量可靠、精度高
◆ 采用16位嵌入式微处理器，运算速度快、精度高、功耗低
◆ 采用SMD器件和表面贴装（SMT）技术，电路可靠性高
◆ 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失
◆ 在现场可根据用户实际需要在线修改量程
◆ RS485，RS232，Hart和Modbus Profibus-DP等数字通讯信号输出可选
◆ 具有自检与自诊断功能
电磁流量计 FELD 350仪表应用
广泛用于：石油，化工，冶金，轻纺，造纸，环保，食品等工业部门及市政，水利，河流疏浚等领域。
FELD 350技术参数
型号 | FELD 350 |
公 称 口 径 ( mm ) | PTFE衬里：(DN10-DN600) |
量程比 | 150:1 |
重复性 | ±0.1% |
精度 | ±0.3%,±0.5% |
工作温度 | 氯丁橡胶： -20~+60℃ 氟硅橡胶： -20~+90℃ |
工作压力 | DNI0~DN50≤2.5 MPa DN65~DN250≤1.6 MPa |
环境温度 | -25~+60℃ |
环境湿度 | 5%~95% |
流速范围 | 0.1~15 m/s |
电导率范围 | ≥5μs/cm |
信号输出 | 4~20 mA(Max.750Ω) ·脉冲/频率，报警输出 |
通讯输出 | RS485 ·MODBUS协议 ·HART协议 ·Profibus-DP协议 |
供电电源 | 90~260 VAC,45-63 Hz,可选配11~40 VDC |
直管段长度 | 上游≥5 DN,下游≥2 DN |
连接方式 | 法兰连接、螺纹连接、卡箍连接 |
防爆等级 | Exmd I CT5(需定制) |
防护等级 | IP65、IP67、IP68 |
FELD 350内衬与电极选型
电磁流量计在各个行业都有着广泛的应用，其材质选择是一个非常重要的问题。由于在电磁流量计中，只有电极和测量管的内 部与介质接触，因此应根据介质性质的不同，合理选择电极材料和内衬，管道压力与防护等级也要考虑在内。 比如：石油、化工、冶金，轻纺，造纸等。
内衬材质
材质 | 名称 | 简称 | 性能 | 温度 | 适用液体 | 适用口径 |
橡 胶 | 聚氯丁橡胶 | CR | 耐磨性中等，耐一般低浓度酸碱盐的腐蚀 | <60℃ | 自来水、工业用水、海水 | DN50~DN2000 |
聚氨酯橡胶 | PU | 极好的耐磨性，耐酸碱性能较差 | <60℃ | 纸浆、矿浆等浆液 | DN25~DN500 | |
聚氟硅橡胶 | FVMQ | 极好的耐磨性、高度的扯断力，耐高温，不耐腐蚀 | <200℃ | 高温水 | DN25~DN1200 | |
氟 塑 料 | 聚四氟乙烯 | PTFE | 化学性能稳定 ·耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 | <120℃ | 耐腐蚀性强的酸碱盐液体 | DN10~DN1600 |
聚全氟乙丙烯(特氟隆) | F46(PEP) | 化学性能等同于PTFE抗负压 ·抗拉强度优于PTFE | <200℃ | 腐蚀性的酸碱盐液体 | DN10~DN400 | |
四氟乙烯和全氟烃基乙烯醚的共聚物 | PFA | 化学性能等同于F46抗负压 ·抗拉强度优于F46 | <200℃ | 腐蚀性的酸碱盐液体 | DN10~DN400 |
电极材质
材质 | 耐腐蚀性能(适用范围) |
316L | 1.生活用水，工业用水 ·原水.井水、城市污水 |
哈氏合金B(HB) | 1.盐酸(浓度小于10%)等非氧化性酸 不适用：硝酸 |
哈氏合金C(HC) | 1.混酸和铭酸与硫酸的混合溶液 不适用：盐酸 |
钛(Ti) | 1. 盐，如：(1)氯化物(氯化物/镁/铝/钙/铵/铁等) 不适用：盐酸、硫酸、磷 酸、 (2)钠盐、钾盐、铵盐、次铝酸盐、海水 酸等还原性酸 2.浓度小于50%氢氧化钾、氢氧化铵、氢氧化 钡碱溶液 |
钽(Ta) | 1.盐酸(浓度小于40%) ·稀硫酸和浓硫酸(不包括发烟德酸) 不适用：碱、氧氟酸 |
铂(Pt) | 几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸) 不适用：王水、铵盐 |
碳化钨 | 纸浆、污水、能抗固体颗粒干扰 不适用：无机酸、有机酸、氧化物 |
☞ 注∶由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考，用户应根据实际情况自己作出选择。对于一般介质， 可以查阅有关腐蚀手册。对混酸等成分复杂的介质，应做拟选材料的腐蚀试验。

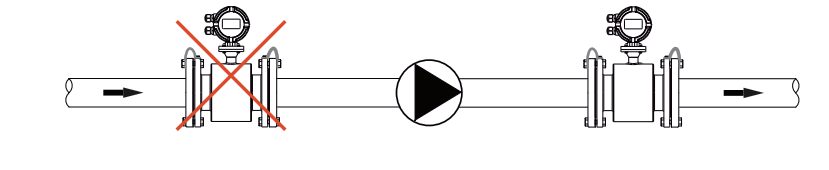

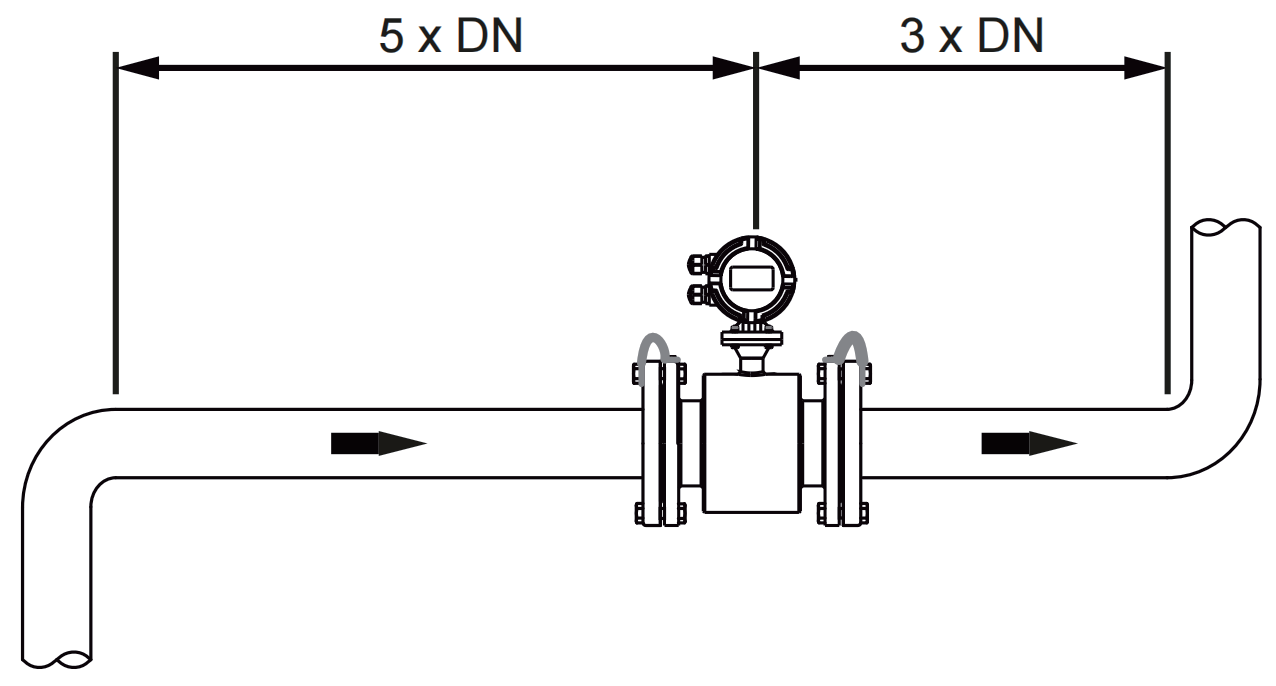

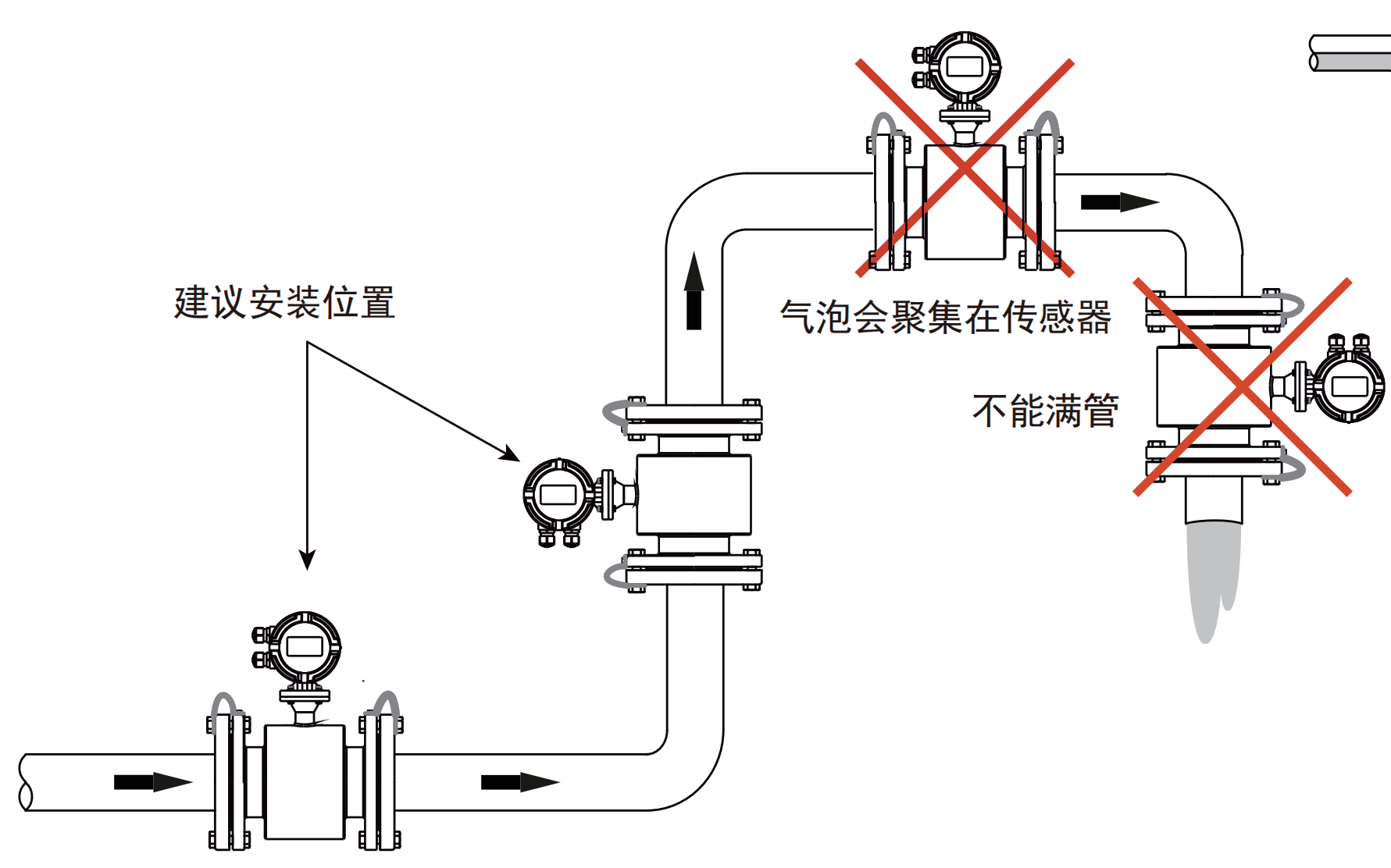

安装示意图

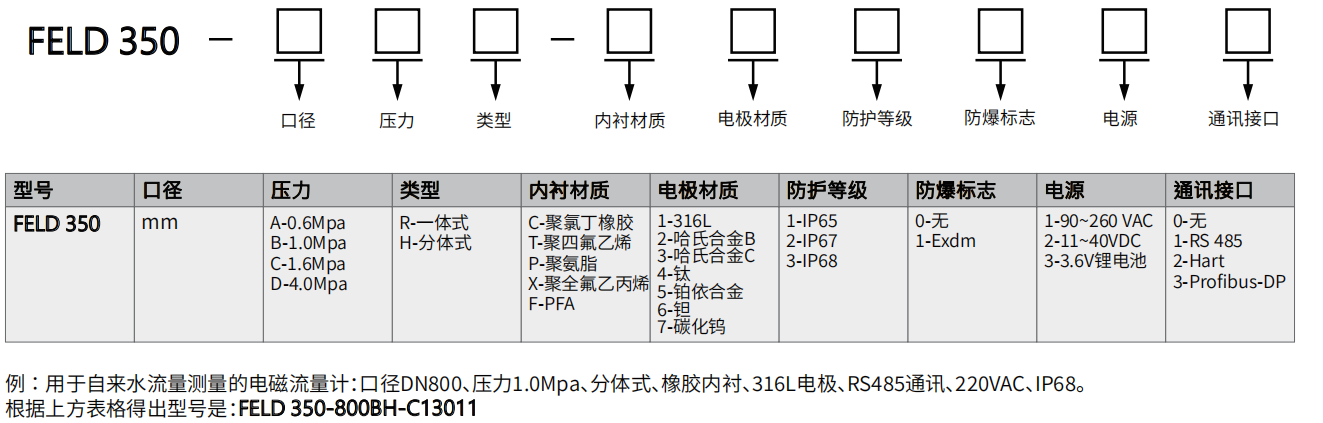

选型编码
